2017年02月16日 16:30

CANopen対応16デジタル出力8デジタル入力小型モジュールの販売開始

  • このエントリーをはてなブックマークに追加

2017年2月16日、ポジティブワンは、CANopen対応16デジタル出力8デジタル入力小型モジュールの販売を開始いたします、

ポジティブワンは、コンパクトでコスト効率の高い小型CANopen IOモジュールの販売を開始いたします。このモジュールには、CANopen通信用に事前にプログラムされたファームウェアと産業用入出力用の周辺機器を含むCPUコアが含まれています。 最も信頼性が高く安全な操作を保証するために、豊富な診断ルーチンが実装されています。
CANopenプロトコルを使用して、すべての入力と出力、および設定パラメータにアクセスできます。

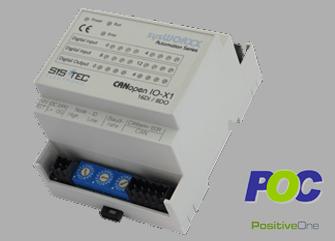

CANopen IO-X1は、CANopenデバイスプロファイルCiA 401 V2.1およびCANopen通信プロファイルCiA 301 V4.02に準拠したCANopenスレーブデバイスです。2つのLEDはCiA 303-3 V1.0によるデバイス状態を示します。

■ CANopen IO-X1仕様
IO構成とモジュール機能
・ デジタル出力:
8チャネル、短絡保護と監視、過熱保護付き、24VDC / 500mAハイサイドスイッチ
・ デジタル入力:
16チャネル、24VDCガルバニック絶縁型4チャネル共通接地
・ 8デジタルパルス出力(バージョン3001010のみ)
・ CiA 401 V2.1によるCANopenデバイス
・ 24個のI / O状態表示用LED
・ ガルバニック絶縁CANバスインタフェース
・ 構成データの不揮発性ストレージ
・ ウォッチドッグ(監視役)
・ JumperによるCANバスターミナル(120オーム抵抗)
・ デジタル出力を供給するための独立した電源ピン
電源、環境条件:
・ 動作電圧:24V±20%
・ 消費電流:70mA未満
・ 動作温度:-20~+ 70
・ 保存温度:-20~+ 90
・ 寸法(Lx幅(mm)):95x70x58
・ 取付方法:DINレール取付
・ エンクロージャ保護クラス:IP20
・ 重量:約 130g

■ CANopen IO-X1機能
CANopenの機能:
・ CiA 301 V4.02による通信プロファイル
・ CiA 401 V2.1によるデバイスプロファイル
・ CiA 303-3 V1.0による状態インジケータ
・ CiA 305 V1.1によるレイヤー設定サービス(LSS)
・ 2 TPDOおよび2 RPDO
・ 動的なPDOのリンクとマッピング
・ SDOサーバー
・ ライフガーディング、ノードガーディング、ハートビートプロデューサ
・ 5つのハートビートコンシューマー
・ 緊急プロデューサー
・ 最小ブートアップ機能(スレーブ)
・ 最小NMTブートアップマスター(メーカ拡張)
通信とデバイスの設定:
・ ガルバニック分離CANバスドライバは、1つのバス上で最大110のCANノードをサポートします
・ CANバスターミナルJumper 120オーム
・ ノードIDとボーレートを設定するための16進符号化スイッチ
・ CANバスのビットレート:10kbit / s~1Mbit / s
・ 高品質コネクタ(ロック可能):(納品範囲に含まれます)
電源:2ピンプラグコネクタ
CANバス:5ピンプラグコネクタ
I / O:単一の30ピンプラグコネクタ、ロック可能
・ 構成データの格納用の不揮発性メモリ
・ 内部監視及び診断 : オンボード温度、電源、メモリおよびその他のコントローラ内部
・ 障害発生時に送信される緊急メッセージ
