WIN、Linux、Android、Mac対応ガルバニック絶縁0~10V調整電圧測定USBモジュール

  • このエントリーをはてなブックマークに追加

2017年8月8日、ポジティブワンは、WIN、Linux、Android、Mac対応ガルバニック絶縁0~10V調整電圧測定USBモジュールの販売を開始致します。

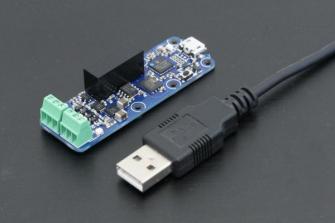

ポジティブワン株式会社(本社:東京都渋谷区)は、ガルバニック絶縁対応0~10V調整電圧測定USBモジュール(60x20mm)の販売を開始いたします。

0-10V標準に準拠した2つのセンサーを接続できます。センサーに23V / 80mAの電源を供給することもできます。電気的に絶縁されたインターフェースとして考案しました。測定器とモジュールのUSB部分の間にガルバニック絶縁があります。これにより、モジュールを駆動するコンピュータと同じ可能性のないセンサで作業することができます。

0-10V標準に準拠したセンサーを接続するための2つの入力があります。これらのセンサは、名前によって暗示されているように、測定値に応じて0~10Vに調整された電圧を使用して測定値を伝達する特異性を有します。本質
モジュールは、測定した電圧をセンサーが測定した物理量に自動的に変換することができます。変換は、[0V ... 10V]レンジとセンサが測定できる極値の範囲のマッピングに基づく単純な線形変換です。この電圧を測定できる精密なミニ電圧計です。

◆入力に相当する電気回路図
モジュール入力インピーダンスは11.2Kohmです。モジュールとセンサーの間の配線は、測定品質に影響を与えます。最長であれば、測定値はより不正確になります。
モジュールは、測定した電圧をセンサーが測定した物理量に自動的に変換することができます。変換は、[0V ... 10V]レンジとセンサが測定できる極値の範囲のマッピングに基づく単純な線形変換です。

◆LED
入力には緑色LEDが装備されています。その強度は、入力に読み取られた値を示します。センサーが正しく接続されていないと、このLEDは消灯します。1つの入力でより高い電圧が検出されると、対応する入力が保護モードに入り、対応する赤のLEDがオンになります。10Vを超える値を報告する場合は、それらが不正確であると考える必要があります。
センサ電源は、センサに23Vの電源を供給することができます。両方のセンサーが同時に使用できる電流は、合計80mAです。この値を超えると、0.10Vセンサーの動作が変更され、モジュールの23V電源が損傷する危険性があります。センサの動作に多くの電力が必要な場合は、独立した電源を使用する必要があります

・ モジュールの23V電源を使用すると、モジュールが発熱します。これは正常な動作するようになっております
・ モジュールの駆動される3線センサー用の配線(最大80mA)
・ 共通接地を持つ独立した電源を備えた3線センサーの配線
・ 独立した電源を備えた4線センサの配線
センサーを接続する前に、モジュールをオフにすることをお勧めします。これが不可能で3線式センサを使用する場合は、必ず最初にセンサのグランドを接続してください。そうしないと、入力に過負荷が発生し、モジュールが保護モードに入ります。
・ モジュールの絶縁の測定部分はUSB部分から電気的に絶縁されています。これにより、同じ電位を共有していない外部電源とセンサーを使用することができることを意味し、機器を損傷する危険にさらすことなく、コンピュータなどを動作することができます。しかし、2つの入力は互いに絶縁されておらず、共通のグランドを共有しています。

◆ガルバニック絶縁対応0~10V調整電圧測定USBモジュール基本情報
サイズ:20mm x 長さ60mm
重量:10g
USB:コネクタmicro-B
チャネル:2
リフレッシュレート:50Hz
入力インピーダンス:10KΩ
精度:0.1%
分解能:0.001V

◆ガルバニック絶縁対応0~10V調整電圧測定USBモジュールのSDK
サポートされるオペレーティングシステムWindows、Linux(Intel + ARM) 、Max OS X、Android
API / SDK /ライブラリ(USB + TCP)C ++、Objective-C、C#、VB .NET、デルファイ、PythonやJava/Android
API / SDK /ライブラリ(TCPのみ)Javascript、 Node.js、PHP、Java
