ECUcore-EP3CのFPGAには、NIOS II Soft CPU上で動作するスタンドアロンのopenPOWERLINKデモアプリケーションがあらかじめプログラムされています。 Soft CPUに加えて、FPGA構成には、シームレスに統合されたopenMAC、openHUB、および必要なシステム周辺機器が含まれています。 デモ・アプリケーションは、400μsのサイクル・タイム、約1μsのポーリング・レスポンス・待機時間、1μs以下の同期ジッタのPOWERLINKタイミングを実現します。
■ openPOWERLINKが動作できるFPGA開発キット機能と効能
ECUcore-EP3Cモジュールの機能
・ Altera Cyclone III （EP3C25）コア、24624Logic Elements、 4 PLLs
・ 低コストの開発キット
・ インサート対応SOMに統合されたFPGA、メモリ、サポート回路
・ openPOWERLINKリファレンスアプリケーションによるボードサポートパッケージの実行準備
・ コアソフトウェアコンポーネントopenPOWERLINK、自動応答機能を備えたopenMAC、BSDライセンスでオープンソースとして利用可能なopenHUB
・ カスタマイズ可能なボードコネクタのピン配置
・ 拡張可能な機能とパフォーマンス
・ 非常にコンパクトなPCBフォームファクタ（78mm x 54mm）

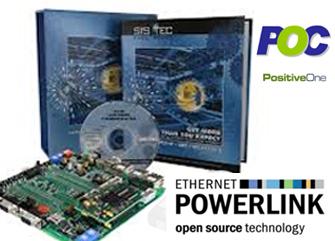

キット内容
FPGA開発キット用openPOWERLINK
・ ECUcore-EP3C - システムオンモジュール
・ 開発ボードECUcore-EP3C
・ アルテラのFPGA用USB JTAGプログラマ
・ 国際電源、12VDC、1500mA
・ RS232ケーブル、1,8m
・ FTPパッチケーブルCat.5e、2m
・ レバレッジツール
・ ESD取り扱い説明書
・ openPOWERLINK - x86用ライブCD
・ ECUcore-EP3C用のアルテラQuartus II FPGAデモ・プロジェクトによるopenPOWERLINKプロトコル・スタック・ソース・コード
