2019年01月23日 14:00

日本モレックス、嵌合時の誤差やズレを吸収するフローティング構造を備えた1.25mmピッチ基板対基板用フローティングコネクター「SlimStack FSR1シリーズ」を発表

  • このエントリーをはてなブックマークに追加

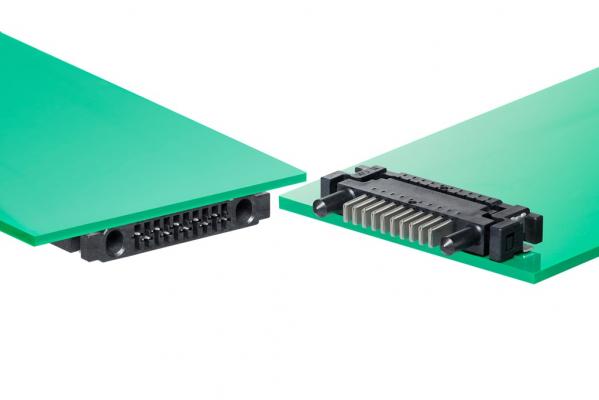

2019年1月23日 - 世界トップクラスのコネクターメーカーである米モレックス社の日本法人・日本モレックス合同会社(本社:神奈川県大和市、社長:梶 純一)は、広いフローティング幅を備えることで組み立て工程を簡略化すると共に、スペースの節約に対応し、優れた信頼性を実現する1.25mmピッチ基板対基板用フローティングコネクター「SlimStack FSR1シリーズ」を本日発表しました。

モレックスのSlimStackフローティングコネクターは、基板にコネクターを実装する際に生じる縦横方向の誤差を吸収するフローティング機構が搭載された基板対基板用コネクターです。本フローティングコネクターは、左右方向および奥行き方向に±1.00mm、高さ方向に±0.50mmのフローティング量を持ち、コネクターが可動することで嵌合時の誤差やズレを吸収でき、基板の損傷や不具合を防止します。FSR1シリーズの端子ピッチは1.25mm、嵌合時のサイズは高さが4.20mmで極数は10極です。

さらに本コネクターは、コネクターの接点にスプリング構造を採り入れることで、嵌合時の微小な摺動によって接点表面のメッキが摩耗し発生するフレッティング腐食を防止します。また本構造の採用によって、自動車業界で求められる耐震要求にも対応します。


SlimStackフローティングコネクター FSR1シリーズの主な特徴

・ フローティング機構を搭載しているため、ミスアライメント(芯ずれ)やブラインド嵌合時の組み立てが容易

・ コネクターの接点にスプリング構造を採用することで、フレッティング腐食を防止すると共に、自動車業界の耐震要求に適合

・ 柔軟なフローティングフォースにより、組み立てと操作が容易


本コネクターは、カラムスイッチやインフォテイメントなどの自動車用途をはじめ、家電製品、オフィス機器、産業用FA機器などのさまざまな用途に適しています。

詳しい情報は、以下の製品資料PDFをご参照ください。
http://www.literature.molex.com/SQLImages/kelmscott/Molex/PDF_Images/987651-8832.PDF



モレックスについて
モレックスは世界中のお客様に電子ソリューションを提供するため、日々技術革新に取り組んでいる。モレックスは世界40カ国以上で事業を展開し、データ通信、家電、インダストリアル、自動車、商用車および医療など数多くの市場に、各種接続システムをはじめとした最適な電子ソリューションとサービスを提供している。
http://www.japanese.molex.com/

本プレスリリースについてのお問い合せ先
株式会社東京PR モレックス担当
〒103-0022 東京都中央区日本橋室町4-3-15 三渓洞ビル5F
Tel:03-3273-2731 Email:pressinquiry@tokyopr.co.jp
