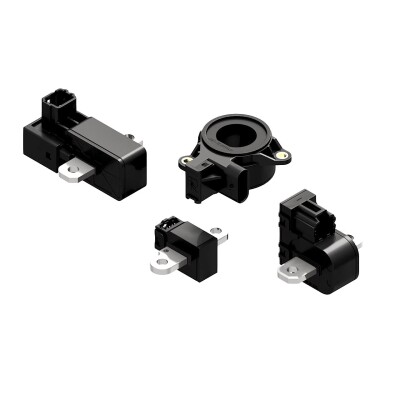

持続可能な社会と安全な暮らしを支える工業技術を提供するグローバル企業リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人Littelfuseジャパン合同会社（本社：東京都港区）は、電気自動車とハイブリッド車の性能、効率性、装備の安全性の強化のために設計された、「新型車載用電流センサー6種」を2月上旬に発売します。
製品紹介：https://players.brightcove.net/1799386164001/default_default/index.html?videoId=6386316986112
製品紹介：https://players.brightcove.net/1799386164001/default_default/index.html?videoId=6386316986112
この新たな認証取得済車載用センサーは、バッテリー管理、モーター制御、およびパイロヒューズ安全システム全体にわたって正確な絶縁電流測定を可能にします。オープンループホール効果技術を採用し、バスバー実装型のコンパクトなフォームファクターで信頼性の高い性能を発揮します。出力形式はアナログ電圧とデジタル（CAN/LIN）通信にも対応しているため、既存のEVアーキテクチャとの柔軟な統合が可能です。
EVシステムやハイブリッドシステムの進化にともない、エンジニアは高精度、迅速な応答、機能安全規格への適合といった高まるニーズに直面しています。この新たな電流センサーシリーズは、効率、安全性、およびシステムの総合的な信頼性を向上させると同時に、設計の簡素化に寄与する拡張性の高いASIL対応ソリューションを提供することで、これらの課題に取り組むOEM事業者やティア1サプライヤーの皆様を支援します。
■高精度で拡張性の高い設計
公称電流範囲を最大±1500Aまで拡張することで、クラス最高の総合的な誤差性能と最小の熱ドリフトを実現しています。CAN2.0B通信機能搭載モデルは、AUTOSAR E2E Profile1A診断とASIL-C対応の電流測定機能を搭載することで、バッテリー制御ユニットやディスコネクトユニットといった特に安全性が求められるシステムへの統合を可能にしました。
■製品シリーズと特長
・バッテリー管理センサー - CH1B02xB、CH1B032B、CH1B040B
BMS、DCリンク、HVジャンクションボックス向けに最大±1500Aの高精度アナログまたはCANベースの電流測定
・モーター制御センサー - CH1B02xM、CH1P01xM
最大±1500A（CH1P01xMは±900A）の小型、低ノイズ、レシオメトリックアナログデバイスで、高速スイッチングインバータアプリケーションをサポートします。
・パイロヒューズトリガーモジュール - CH1B050P
インテリジェントかつ高速応答の設計により、数マイクロ秒以内にパイロヒューズを直接トリガーします（従来型アーキテクチャの3倍以上の速度）。
■アプリケーション
・バッテリー管理システム (BMS)
・モーターインバータ
・HVジャンクションボックス
・パワーリレーアセンブリ
・スタータージェネレーター
・Dc/dc / ac/dc コンバータ
・パイロヒューズおよびバッテリー切断モジュール
■相補的なシステム統合
リテルヒューズの電流センサーは、ヒューズ、コンタクタ、サイリスタ、TVSダイオードといった、高電圧回路保護製品や電力制御コンポーネント製品群を補完する製品です。電気自動車やハイブリッド車の設計に、包括的なシステムレベルのソリューションを実現します。
「新型車載用電流センサーシリーズ」に関するFAQ
1.なぜEV車やハイブリッド車に適しているのですか？
EVおよびHEVのプラットフォームに見られる高電圧環境や過酷な動作条件のために設計されているためです。オープンループ、ホール効果設計とすることで高精度の絶縁型電流測定を可能にし、バッテリー、モーター、安全システム全域にわたって信頼性の高い動作を確保します。
2.自動車設計における機能安全をどのように向上させるのでしょうか？
CH1シリーズの一部モデルではASIL-Cの安全要求に適合しており、AUTOSAR E2E Profile1Aによるデジタル診断機能を備えています。これにより測定データとシステムの状態を継続的に監視され、迅速な故障検出とセーフステート動作が可能になります。
3.アナログ出力モデルとデジタル出力モデルは主にどう違いますか？
アナログ出力モデルは、インバータやモーター制御回路に最適な、シンプルで高速なレシオメトリック電圧信号を提供します。デジタルモデルではCANおよびLIN通信に対応し、診断機能を内蔵することで、堅牢なデータ伝送と車両制御ネットワークとの確実な統合が可能です。
4.既存のEVアーキテクチャとどのように統合できますか？
本製品はバスバーまたはPCBに実装されており、一般的な車載用コネクタと通信プロトコルを使用しています。コンパクトなフットプリントと設定可能な電流範囲により、新規および既存のBMS、インバータ、ジャンクションボックス向けプラットフォームへのドロップイン置換や追加実装を容易にします。
5.CH1B050Pパイロヒューズトリガーは、車両の安全性をどのように向上させるのですか？
CH1B050Pは過電流状態を検知し、従来の過電流信号経路の3倍以上の速さ（数マイクロ秒以内）でパイロヒューズを直接作動させます。この高速応答により熱暴走を防ぎ、乗員と高電圧バッテリーパックの双方を保護します。
■仕様
電流測定範囲：±1100A
電源電圧：+5 V dc
出力形式：Analog (V)
出力チャンネル：Dual (Low / High)
保存温度範囲：-40℃～125℃
測定精度（-40℃～85℃）：4%
自動車安全水準(ASIL)：QM
実装形態：パネル / シャーシ
質量 (g)：105±5g
■入手方法
リテルヒューズ正規代理店にお問い合わせください。リテルヒューズの正規代理店は littelfuse.com でご確認いただけます。
■詳細情報
詳細については、「新型車載用電流センサーシリーズ」の製品ページ（https://www.littelfuse.com/ja-jp/products/sensors/current-sensors/battery-management）をご覧ください。
リテルヒューズについて
リテルヒューズは、持続可能でつながりのある、より安全な世界の実現に貢献する、電子部品製造会社です。全世界で 20か国以上に展開し、約16,000人の従業員とともに、革新的かつ信頼の高いソリューションの設計、提供を通じて、お客様とのパートナーシップを築いています。当社の製品は、産業機械、輸送機械、電子機器など、100,000社を超えるエンドユーザーにご利用いただいており、日々の暮らしのあらゆる場面で活躍しています。詳細についてはlittelfuse.com をご覧ください。
本件に関するお問い合わせ
Littelfuseジャパン合同会社
E-mail：Contact_Japan@littelfuse.com
