2014年11月20日[NASDAQ:MCHP] -マイクロコントローラ、ミックスドシグナル、アナログ、Flash-IPソリューションのトッププロバイダであるMicrochip Technology Inc.（日本支社: 東京都港区浜松町、代表: 吉田洋介 以下Microchip社）は本日、ドイツで開催中のElectronicaにて、8ビットPIC（R）マイクロコントローラ（MCU）の新製品として周辺機能を充実させた少ピンのPIC16（L）F161Xファミリを発表しました。この新しいMCUファミリは、Microchip社のCIP（Core Independent Peripherals: コアから独立した周辺モジュール）を拡張して割り込みレイテンシと消費電力の低減、システム効率と安全性を向上させると共に、設計に要する工数を削減します。これらの周辺モジュールを使うとコードも外付け部品も追加しなくて済むため、システムを簡素化できます。また、これらのモジュールはハードウェアであるため、タイミングが重要な機能とコアの負担が大きい機能をCPU外で処理する事ができ、CPUを他の重要なタスクに使う事ができます。
概要のプレゼンテーションはこちらでご覧頂けます: http://www.microchip.com/PIC16_LF161X-Family-Press-Presentation-111114a
PIC16（L）F161XはPIDによるMath Accelerator （Math ACC）を内蔵しています。これはコアから完全に独立した計算能力を提供し、16ビットの算術およびPID演算を実行します。本ファミリには角度タイマ（AngTmr）を内蔵する製品もあります。これはモータ制御、トライアック制御、CDI （キャパシタ ディスチャージド イグニション）等における回転角度を計算するハードウェア モジュールです。AngTmrを使うと、回転数に関係なく、さらにコアの計算能力を使わずに特定の回転角度または正弦角度で割り込みを生成する事ができます。CIPは、実行速度を高めながらソフトウェア要件を低減するような各種機能を実行するように構成する事ができます。これらの機能をCPU外で実行する事でCPUが他のタスクを実行できるようになり、プログラムメモリ消費量を低減し、MCU全体の電力消費を低減できます。
PIC16（L）F161Xは、Math ACCとAngTmr以外にも実装を容易にし各種機能の柔軟性をもたらす周辺モジュールを備えています。24ビット信号計測タイマ（SMT）はハードウェアでデジタル信号の高分解能計測を実行し、精密で正確な計測結果を生成します。これは速度制御、測距、回転計に最適です。本ファミリはゼロクロス検出器（ZCD）モジュールも内蔵しています。このモジュールはAC電源電圧を監視し、ゼロ電圧交差時期を出力します。この機能を使うとトライアック制御を簡素化でき、CPU負荷と部品コストを大幅に低減できます。大電流I/O （100 mA）、構成可能なロジックセル（CLC）、通信のためのI2CTM、SPI、EUSARTと組み合わせる事で、設計期間の短縮、実装の簡素化、柔軟な設計が可能です。
またPIC16（L）F161Xは、あらかじめ定義された制限内でソフトウェアが動作しているか監視するウィンドウモード対応ウォッチドッグ タイマ（WWDT）と、破損データがないかメモリをスキャンするメモリスキャン付き巡回冗長検査（CRC/SCAN）を組み合わせる事でClass B （IEC-603730）、UL 1998等の安全基準、またはフェイルセーフ動作の実装もサポートしています。ハードウェア障害（異常停止等）を検出するハードウェア リミットタイマ（HLT）を使うと、CPU時間を全く使用しないかまたは最小限の使用で、安全および監視機能を実装できます。さらに本ファミリは、低消費電力XLPテクノロジを採用しており、8/14/20ピンの小型パッケージで提供します。
「PIC16F161Xファミリの拡張は、モータ制御と安全監視を含む幅広い機能を可能にするCIPモジュールの幅広い組み合わせを提供します」とMicrochip社MCU8部門担当副社長のSteve Drehoblは述べています。「これらの周辺モジュールによって、コアに最小限の負担しか掛けない、または全く負担をかけない閉ループ制御を実装する事ができます。これは設計者にとって資産であり、コード開発の労力を最小限に抑えながらアプリケーション固有の機能開発が可能となります」。
開発サポート
PIC16（L）F161Xファミリを使った開発には、PICkitTM 3（製品番号: PG164130）やMPLAB（R） ICD 3（製品番号: DV164035）等、世界的に定評のあるMicrochip社の標準開発ツールをご利用頂けます。MPLAB（R） Code ConfiguratorはMicrochip社が無償で提供しているMPLAB（R） X IDE向けのプラグインで、8ビットシステムと周辺モジュールを構成できるGUIです。効率的で簡単に編集できるCコードを生成する事ができるため、短時間でコンセプトを試作段階に進める事ができます。
在庫/供給状況
PIC12（L）F1612は8ピンPDIP、SOIC、DFN （3x3 mm）、UDFNパッケージでサンプルおよび量産出荷中です。PIC16（L）F1613も14ピンPDIP、SOIC、TSSOP、UQFN （4x4 mm）、QFNパッケージで出荷中です。PIC16（L）F1614とPIC16 （L）F1615は、14ピンPDIP、SOIC、TSSOP、UQFN （4x4 mm）、QFNパッケージで本日からサンプル出荷を開始し、1月から量産開始予定です。PIC16（L）F1618とPIC（L）F1619は20ピンPDIP、SOIC、TSSOP、UQFN （4x4 mm）、QFNパッケージで本日からサンプル出荷を開始し、1月から量産開始予定です。本ファミリ製品は10,000個単位で提供いたします。
詳細は、Microchip社または正規販売代理店にお問い合わせ頂くか、Microchip社のウェブページ（http://www.microchip.com/PIC16_LF161X-Family-Product-Page-111114a）をご覧ください。本プレスリリースに記載された製品をご購入頂くには、弊社直販ウェブサイトであるmicrochipDIRECTにアクセス、またはMicrochip社の正規販売代理店にご連絡ください。
リソース
高画質の写真は報道関係専用窓口までお問い合わせ頂くか、Flickrでご覧ください（掲載に許可は不要です）。
・デバイス画像:http://www.microchip.com/Chip-Graphic-111114a

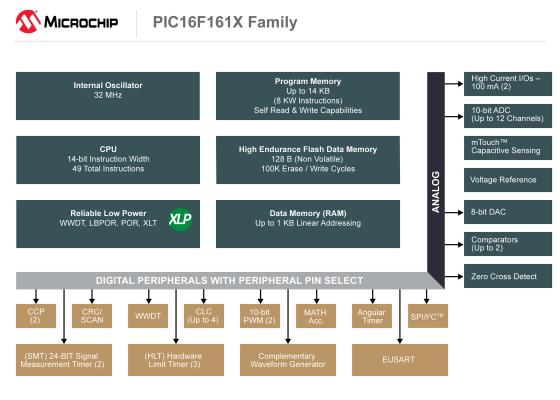

・ブロック図:http://www.microchip.com/Block-Diagram-111114a
Microchip社の最新情報をぜひフォローしてください。
・Microchip社製品ニュースのRSSフィード:http://www.microchip.com/RSS-111114a
・Twitter: http://www.microchip.com/Twitter-111114a
・Facebook: http://www.microchip.com/Facebook-111114a
・YouTube: http://www.microchip.com/YouTube-111114a
Microchip社について
Microchip社（NASDAQ: MCHP）は、マイクロコントローラ、ミックスドシグナル、アナログ、Flash-IPソリューションのトッププロバイダであり、全世界で数千を超える各種アプリケーションにおいて、低リスクの製品開発、総システムコストの削減、迅速な商品化の実現に貢献しています。Microchip社は本社をアリゾナ州チャンドラーに構え、優れた技術サポート、確かな納期、高い品質を提供しています。詳細については、Microchip社のウェブサイト（http://www.microchip.com/Homepage-111114a）をご覧ください。
###
Note: Microchip社の名称とロゴ、MPLAB、PICはアメリカ合衆国およびその他の国におけるMicrochip Technology Incorporatedの登録商標です。PICkitはアメリカ合衆国およびその他の国におけるMicrochip Technology Inc.の商標です。その他本書に記載されている商標は各社に帰属します。
