◆システム概要◆
ホットスワップ機能を備えた24台のNVMe SSD（M.2）をPCI-Express3.0バス・コントローラに直結する事で、CPUとストレージ間のデータ転送でネックとなっているSAS/SATAディスク・コントローラを迂回するNVMe（不揮発メモリーエクスプレス）技術は、ストレージのスループットを約6倍、レイテンシ―を7倍以上に改善し、超高速ストレージを実現します。
PN-2024BR PCIe/NVMe JBODシステムは、このNVMe技術とAvago（R）社のPCIe Gen3スイッチ技術を組み合わせた超低遅延ストレージ・システムで、奥行36cmのコンパクトな筺体に2枚のPCIe Gen3スイッチ・ボードを搭載した2U 2.5インチ24ベイPCIe/NVMe JBODストレージ・システムと、ホストシステムのPCIe Gen3バスに接続する、ホストバス・ケーブル・アダプターから構成されます。ホストシステムとJBODシステム間は、最大データ転送速度8.5Gbps（1mケーブル使用時）の（X4）mini-SAS HD SFF-8644ケーブル8本で接続され、SRIS（Separate Ref.-clock Independent SSC）モードとホットプラグモードに対応します。
BIOSレベルでPCIeネイティブモードをサポートし、PCIeスイッチ・カスケード動作が可能なホストシステムでの運用が可能で、JBODモードでの運用はOS非依存です。MS-Windows（R） Server 2012 R2又はそれ以上、およびLinux環境ではソフトウェアトRAIDの利用が可能です。
◆ホストバス・ケーブルアダプター◆

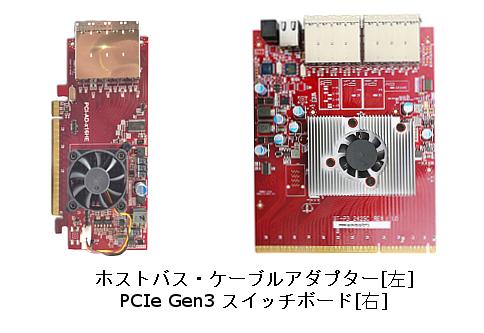

ノンブロッキングの低遅延動作（150ns）が可能な8.0GT/s 33レーン9ポートPCIe Gen3スイッチAvago（R）PEX9733を搭載したホストバス・ケーブルアダプターは、（X16） PCIe Gen3 バス接続時、最大データ帯域幅128Gbpsの（X16）PCIe Gen3 アップストリーム・ポートと、（X16）PCIe Gen3または（X8）のダウンストリーム・ポートを提供します。ホストバス信号は、4ポートの（X4）mini-SAS HD SFF-8644ケーブル・コネクターに接続されます。
◆PCIe Gen3スイッチボード◆
PCIe Gen3スイッチボードは、ノンブロッキングの低遅延動作（150ns）が可能な8.0GT/s 81レーン21ポート PCIe Gen3スイッチAvago（R）PEX9781を搭載しています。ホストバス・ケーブルアダプターからの信号は、4本の（X4）mini-SAS HD SFF-8644 ケーブルで、PCIe Gen3スイッチボードのアップストリームポートに接続されます。
PCIe Gen3スイッチボードとホストバス・ケーブルアダプター間の接続帯域幅は自動認識され、（X16）,（X8）,（X4） 接続が可能です。
◆PCIe/NVMe JBODストレージ◆

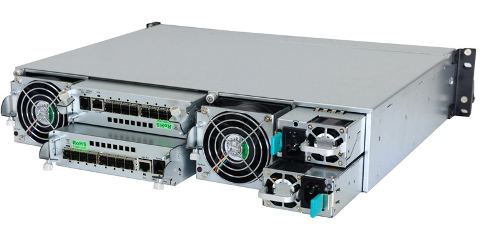

2U 2.5インチ24ベイPCIe/NVMe JBODストレージには、2枚のPCIe Gen3スイッチ・ボードが搭載されており、SFF-8639コネクターの2.5インチNVMeドライブが24台まで接続可能なSSDバックプレーンとカードエッジ・コネクターで接続されます。システム内部の完全なケーブルレス構造により、PCIe Gen3スイッチボードはシステム背面から挿抜可能で、システムの安定性とメインテナンス性を大幅に向上しています。
電源の動作状態をモニタリングするPMBus1.2を装備し、最大87%の高エネルギー変換効率を達成したCRPS（Common Redundant Power Supply） 設計の負荷分散型800W 80Plusプラチナ規格 コールドスワップ（1+1）リダンダント電源を搭載しています。

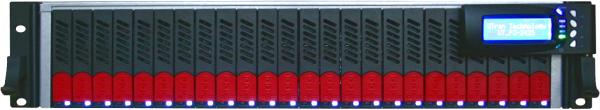

システム前面のLCDモニターからは、各データポートの接続状況、SSDのステータス、2台のシステム冷却用自動変速8cmファンの動作状況他が確認ができます。
ホームページにて、システム構成に関する詳細を掲載しております。
また、製品PDFもご用意させて頂いておりますので、御参照頂ければ幸いです。
ホームページのURLは以下をご参照下さい。
Qualest PN-2024BR シリーズ
http://www.qualest.co.jp/contents/storage/PN-2024BR.shtml
