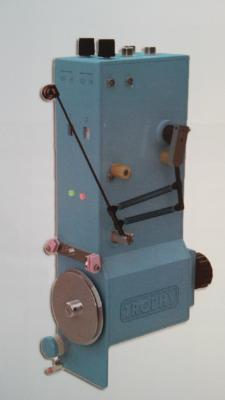

サーボ式テンションコントローラ
サーボ制御が本体に内蔵されており、コンパクトにデザインされています。
コイルを巻く際の仕様・条件などに応じて巻き線を送り出します。
テンションの設定範囲は型番によりますが１グラム～１，２００グラムを選択できます。
高感度で、俊敏なレスポンスがフィードバックされ精密かつ安定したテンション制御を実現します。
一度の巻き線プログラムに対して２つの異なったテンション値を設定することが可能です。
線速は、7 m/sec, 10 m/sec, 12 m/sec, 15 m/sec から選ぶことができます。
利点：
１．２段階テンション設定：同じ巻き線プログラムの中で容易に主テンションと副テンションを選択できます。
２. 主・副テンションとも容易に調整することができます。
３．調整ノブおよびスケールはコントローラの前面に取り付けられています。
４．シンプルでクリアーなLED表示付です。
５．高感度・高速で反応がフィードバックされるため、高精度、高安定性、均一性が維持されるため、品質の高い製品が可
能になります。
６．断線検知機能内臓。
７．高信頼性かつ、メンテナンスの必要性が低いことも特徴です。
サーボ制御が本体に内蔵されており、コンパクトにデザインされています。
コイルを巻く際の仕様・条件などに応じて巻き線を送り出します。
テンションの設定範囲は型番によりますが１グラム～１，２００グラムを選択できます。
高感度で、俊敏なレスポンスがフィードバックされ精密かつ安定したテンション制御を実現します。
一度の巻き線プログラムに対して２つの異なったテンション値を設定することが可能です。
線速は、7 m/sec, 10 m/sec, 12 m/sec, 15 m/sec から選ぶことができます。
利点：
１．２段階テンション設定：同じ巻き線プログラムの中で容易に主テンションと副テンションを選択できます。
２. 主・副テンションとも容易に調整することができます。
３．調整ノブおよびスケールはコントローラの前面に取り付けられています。
４．シンプルでクリアーなLED表示付です。
５．高感度・高速で反応がフィードバックされるため、高精度、高安定性、均一性が維持されるため、品質の高い製品が可
能になります。
６．断線検知機能内臓。
７．高信頼性かつ、メンテナンスの必要性が低いことも特徴です。

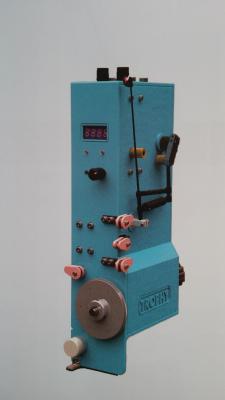

高速サーボ式テンションコントローラ （SV-ETK シリーズ）
サーボモーター、コントローラ、計測システムが本体に組み込まれたコンパクトなデザインです。
サーボモーターは巻き線仕様に従って、ワイヤーを送り出します。更に、明確かつ簡便な方法でワイヤーテンションを監視します。内臓のテンション計測システムは製品品質の管理に寄与します。
テンションの範囲は、1g から500g まで（型式によります）。高感度・高速で反 応がフィードバックされるため、テンションの高精度、高安定性、一貫性が実現されます。
同じ巻き線プログラムの中で異なった２段階のテンションを設定することができます。
SV-ETKモデルの場合、最高線速は、15m/sec です。電源は、DC48V で断線感知線とともに配線されています。
SVT-EK シリーズは高速テンションコントローラとリアルタイム・テンションメーターを組み合わせた完璧ななモデルです。
利点：
１． 高速巻き線には最適です。
２． クリアーなLEDによるリアルタイム テンション表示
３． 同じ巻き線プログラムの中で主・副異なった２段階のテンションをスイッチで簡単に設定することができます。
４． 主・副テンション値とも容易に調整が可能です。
５． 調整ノブおよびスケールはテンショなーの前面に取り付けられています。
６． シンプルでクリアーなLEDインジケーター
７． 高速・高感度フィードバックシステム
８． 高感度・高速で反応がフィードバックされるため、高精度、高安定性、均一性が維持されるため、品質の高い製品が
可能になります。
９． 断線検知機能内臓。
１０．高信頼性かつ、メンテナンスの必要性が低いことも特徴です。
サーボモーター、コントローラ、計測システムが本体に組み込まれたコンパクトなデザインです。
サーボモーターは巻き線仕様に従って、ワイヤーを送り出します。更に、明確かつ簡便な方法でワイヤーテンションを監視します。内臓のテンション計測システムは製品品質の管理に寄与します。
テンションの範囲は、1g から500g まで（型式によります）。高感度・高速で反 応がフィードバックされるため、テンションの高精度、高安定性、一貫性が実現されます。
同じ巻き線プログラムの中で異なった２段階のテンションを設定することができます。
SV-ETKモデルの場合、最高線速は、15m/sec です。電源は、DC48V で断線感知線とともに配線されています。
SVT-EK シリーズは高速テンションコントローラとリアルタイム・テンションメーターを組み合わせた完璧ななモデルです。
利点：
１． 高速巻き線には最適です。
２． クリアーなLEDによるリアルタイム テンション表示
３． 同じ巻き線プログラムの中で主・副異なった２段階のテンションをスイッチで簡単に設定することができます。
４． 主・副テンション値とも容易に調整が可能です。
５． 調整ノブおよびスケールはテンショなーの前面に取り付けられています。
６． シンプルでクリアーなLEDインジケーター
７． 高速・高感度フィードバックシステム
８． 高感度・高速で反応がフィードバックされるため、高精度、高安定性、均一性が維持されるため、品質の高い製品が
可能になります。
９． 断線検知機能内臓。
１０．高信頼性かつ、メンテナンスの必要性が低いことも特徴です。

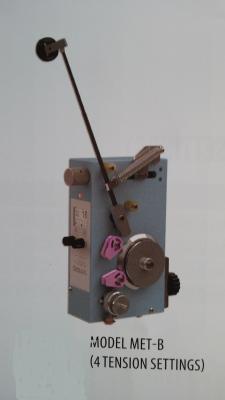

エレクトロニック テンションコントローラ （MET）
複数テンション値設定
MET シリーズは複数テンション値設定型で巻き線プログラムの異なったステージで異なったテンション値を設定することが可能です。テンションはヒステリシス・ブレーキ及び、内臓のコントロール装置により発生されます。高速巻き線においてもスムースで安定した、変動の少ないテンション値を達成することができます。
複数テンション値はひとつの巻き線プログラムに対しても設定が可能です。ひとつのテンション値から他の値に切り替えるのも簡単です。制御装置はコンパクトで堅牢な設計の本体に組み込まれています。
MET はDC24 で動作します。断線検知機能はもちろん、線がジャンプするのを防止する機能も備わっています。
利点：
１．操作が簡単。（ユーザーフレンドリーなセッティング）
２．ひとつの巻き線プログラムに対して、プリセットされたテンション値を切り替えます。
３．正確で変動がなく安定したテンション値。
４．幅広いテンション値。
５．クリアーなLED ディスプレイ
複数テンション値設定
MET シリーズは複数テンション値設定型で巻き線プログラムの異なったステージで異なったテンション値を設定することが可能です。テンションはヒステリシス・ブレーキ及び、内臓のコントロール装置により発生されます。高速巻き線においてもスムースで安定した、変動の少ないテンション値を達成することができます。
複数テンション値はひとつの巻き線プログラムに対しても設定が可能です。ひとつのテンション値から他の値に切り替えるのも簡単です。制御装置はコンパクトで堅牢な設計の本体に組み込まれています。
MET はDC24 で動作します。断線検知機能はもちろん、線がジャンプするのを防止する機能も備わっています。
利点：
１．操作が簡単。（ユーザーフレンドリーなセッティング）
２．ひとつの巻き線プログラムに対して、プリセットされたテンション値を切り替えます。
３．正確で変動がなく安定したテンション値。
４．幅広いテンション値。
５．クリアーなLED ディスプレイ

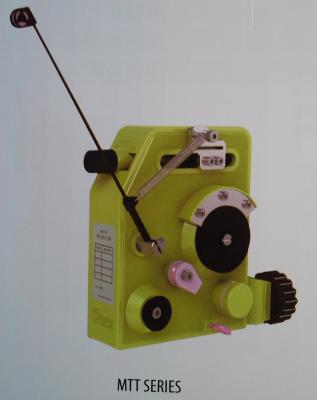

マグネティック テンションコントローラ （NMTC / MTT シリーズ）
マグネティックテンション装置、NMTC と MTT は永久磁石とメインのテンション・ホイールの間隔を変えることによりテンション値をコントロールしています。無接触メカニズムのデザインは、安定し、変動がなく、正確な制御を可能にしています。
線速 5 m/sec 程度の巻き線には最適です。
NMTC には幅広いテンション値が備わっています。それに対して、MTT はコンパクトに設計されています。全ての NMTC 及び、 MTT シリーズにはバックテンション調整スイッチ、及び、断線検知スイッチが備わっています。
マグネティックテンション装置、NMTC と MTT は永久磁石とメインのテンション・ホイールの間隔を変えることによりテンション値をコントロールしています。無接触メカニズムのデザインは、安定し、変動がなく、正確な制御を可能にしています。
線速 5 m/sec 程度の巻き線には最適です。
NMTC には幅広いテンション値が備わっています。それに対して、MTT はコンパクトに設計されています。全ての NMTC 及び、 MTT シリーズにはバックテンション調整スイッチ、及び、断線検知スイッチが備わっています。

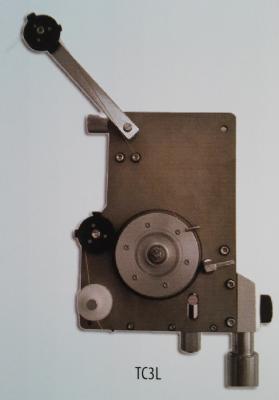

メカニカル テンションデバイス
テンション制御は巻き線プログラムにとっては最も重要な部分です。これらは、巻き線の工程中にテンションの変動がなく均一であることを確実にするために使われます。
これを使うことにより、ワイヤーテンションは要求される値に調整され、最適な巻き線条件を達成し、確実にそれぞれのコイルのパラメーターに一致するようにします。
トロフィー社のメカニカル テンショナー TC シリーズはテンションプーリーにテンションを発生させるためにメカニカル・フリクション（機械的摩擦）の理論を用いて作動します。このメインプーリーは、ブレーキシステムとバックテンション メカニズムを組み込み、安定した、均一なテンションを発生させています。 TC シリーズの調整は、大変に簡単で容易であります。
5 m/sec 程度の通常スピードの巻き線に適しています。
TC テンショナーには断線検知機能が備わっています。
その他関連製品のご案内
Trophy 社では、テンションコントローラのほかに、関連商品として、
ヒステリシス・ブレーキ、メカニカル・テンションメーター、ディジタル・テンションメーター、ノズル（カーバイト、セラミック、ルビー）、モーターノズル、プーリー
なども製造販売いたしております。
本件お問い合わせ先
Trophy社日本国内代理店
日本テクノコントロールス株式会社
技術部：担当 中村 幸夫
〒465-0012 名古屋市名東区文教台２丁目４０４番地
TEL: 052-775-8661 FAX: 052-775-7667
URL:http://www.techno-controls.com/
Email: trade-division@techno-controls.com
テンション制御は巻き線プログラムにとっては最も重要な部分です。これらは、巻き線の工程中にテンションの変動がなく均一であることを確実にするために使われます。
これを使うことにより、ワイヤーテンションは要求される値に調整され、最適な巻き線条件を達成し、確実にそれぞれのコイルのパラメーターに一致するようにします。
トロフィー社のメカニカル テンショナー TC シリーズはテンションプーリーにテンションを発生させるためにメカニカル・フリクション（機械的摩擦）の理論を用いて作動します。このメインプーリーは、ブレーキシステムとバックテンション メカニズムを組み込み、安定した、均一なテンションを発生させています。 TC シリーズの調整は、大変に簡単で容易であります。
5 m/sec 程度の通常スピードの巻き線に適しています。
TC テンショナーには断線検知機能が備わっています。
その他関連製品のご案内
Trophy 社では、テンションコントローラのほかに、関連商品として、
ヒステリシス・ブレーキ、メカニカル・テンションメーター、ディジタル・テンションメーター、ノズル（カーバイト、セラミック、ルビー）、モーターノズル、プーリー
なども製造販売いたしております。
本件お問い合わせ先
Trophy社日本国内代理店
日本テクノコントロールス株式会社
技術部：担当 中村 幸夫
〒465-0012 名古屋市名東区文教台２丁目４０４番地
TEL: 052-775-8661 FAX: 052-775-7667
URL:http://www.techno-controls.com/
Email: trade-division@techno-controls.com
