株式会社エフエイオープンは、小型チューブポンプ、静かなＤＣチューブポンプ、ブラシュレスモータチューブポンプ製品に加え耐薬品に強いギヤ式ポンプ発売開始。2ｃｃ-1300ｃｃ/min薬液供給チューブポンプは各種アプリケーションに対応できる。
・小型チューブポンプユニットブラシレスモータ駆動
・小型チューブポンプユニット
・ブラシレスモータ駆動 小型チューブポンプユニット
・DCモータ駆動 ブラシレスモータ
・小型チューブポンプユニットブラシレスモータ駆動
・小型チューブポンプユニット
・ブラシレスモータ駆動 小型チューブポンプユニット
・DCモータ駆動 ブラシレスモータ
□ 小型チューブポンプ概要
チューブポンプは、ローラ、タイヤ（リング）によりチューブを圧迫して押し出潰し、吐出方向へ順次移動することにより液体及び気体を
押し出し搬送する方式のポンプです。また、チューブ復元による吸引を行うため、連続ポンプ動作が可能です。
・自吸式で呼び水が不要。
・構造がシンプルで、シール、弁構造が不要。各液体、気体が接触するのはチューブのみ。
・高吐出圧
□ 小型チューブポンプ特徴

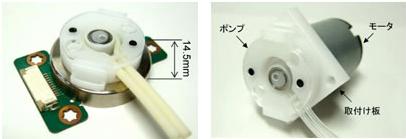

小型チューブポンプユニット
・小型、薄型ポンプにより機器小型化が可能
・全高14.5mm、 全長：50mm
・ポンプ部外径：φ26ｍｍ、モータ部外径：φ33ｍｍ
・高吐出圧実現
・100kPa（１気圧）以上
※吐出圧に対する吐出量がほぼ一定
・長寿命化の実現
ブラシレスモータを採用し、偏心リングでチューブを圧迫するポンプ方式のため
モータ寿命：10000h
ポンプ寿命：4000h（φ2オレフィン、ファーメドチューブ）
・幅広い吐出量範囲
2ml/min ～ 70ml.min
チューブ交換が容易に可能※特許出願中
簡単にポンプ部とモータ部の着脱が可能。
・気体・液体/気液混合でも搬送可能

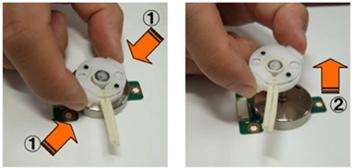

■ポンプ着脱方法
チューブポンプは、ローラ、タイヤ（リング）によりチューブを圧迫して押し出潰し、吐出方向へ順次移動することにより液体及び気体を
押し出し搬送する方式のポンプです。また、チューブ復元による吸引を行うため、連続ポンプ動作が可能です。
・自吸式で呼び水が不要。
・構造がシンプルで、シール、弁構造が不要。各液体、気体が接触するのはチューブのみ。
・高吐出圧
□ 小型チューブポンプ特徴
小型チューブポンプユニット
・小型、薄型ポンプにより機器小型化が可能
・全高14.5mm、 全長：50mm
・ポンプ部外径：φ26ｍｍ、モータ部外径：φ33ｍｍ
・高吐出圧実現
・100kPa（１気圧）以上
※吐出圧に対する吐出量がほぼ一定
・長寿命化の実現
ブラシレスモータを採用し、偏心リングでチューブを圧迫するポンプ方式のため
モータ寿命：10000h
ポンプ寿命：4000h（φ2オレフィン、ファーメドチューブ）
・幅広い吐出量範囲
2ml/min ～ 70ml.min
チューブ交換が容易に可能※特許出願中
簡単にポンプ部とモータ部の着脱が可能。
・気体・液体/気液混合でも搬送可能
■ポンプ着脱方法
□ アプリケーション
（１）分析関連：
ラボ分析・液体クロマトグラフ分析装置・分注希釈装置・水質分析・水銀測定装置・水質イオンアナライザー・濁度計・屈折計・
環境分析・大気自動分析装置・排ガス自動分析装置・ダイオキシン自動分析装置・全リン・全窒素自動分析装置・食品分析・
メタノール濃度計・エタノール濃度計・果汁糖分濃度計・医療分析・糖尿病検査装置・ヘモグロビン分析装置・ライフサイエンス・
マルチハイブリダイゼーション処理装置・免疫染色装置・細胞培養装置
（２）医療関連：
内視鏡関連装置・歯科超音波治療器・口腔洗浄装置・器具洗浄装置・車椅子洗浄装置
（３）食品関連：
ソフトクリームサーバー・アイスクリームサーバー・シェークサーバー・コーヒーマシン・調味料充填機・みそ汁ディスペンサー・
ラーメンスープディスペンサー・ドリンクディスペンサー
（４）機能水生成装置関連：
アルカリイオン水生成装置・殺菌水生成装置・次亜塩素酸希釈装置
（５）洗車機関連：
門型洗車機洗剤、ワックス供給・スプレー洗車機 洗剤供給・コイン洗車機 洗剤供給
（６）ランドリー関連：
コインランドリー用 洗剤、助剤供給・リネンサプライ用 洗剤、助剤供給石油系ドライクリーニング用洗剤供給・ＯＰＬ用 洗剤、
殺菌剤供給
（７）食品工場設備・業務用食器洗浄機関連：
食器洗浄機定量式洗浄剤供給装置・食器洗浄機濃度制御式洗浄剤供給・装置リンス剤供給装置・殺菌剤希釈装置・生乳冷却装置・
発酵装置・グリーストラップ薬剤供給装置
（８）農業・畜産関連：
産養液栽培装置・生乳冷却装置・海水分析採水器・海洋生物付着防止剤供給装置
（９）プリンター関連：
インクジェットプリンター・テキスタイルプリンター・可食インクプリンター
（10）印刷装置関連：
デジタル製版装置・インク供給装置
（11）研磨装置関連：
ウェハー研磨装置・溶接ビット研磨装置
（12）環境技術関連：
燃料電池・フロン分解システム
（13）教育関連：
レジャー・スポーツ・他医療教育シミュレーター・化学館展示用実験装置・自動洗髪機・ランニングマシン・競輪選手用サーモスーツ・
鑑賞水生物用栄養剤供給装置・ペット用水供給機・ペット用予防接種薬剤充填装置
（14）ＯＡ機器関連
プロジェクター
（15）一般産業機器関連：
芳香器・ミスト発生器・消毒・塗布機・プール用消毒剤供給装置・サウナ用芳香装置
販売元 株式会社エフエイオープン
〒160-0005 東京都新宿区愛住町19-13
ＴＥＬ：（03）5360-6101 FAX：（03）5360-6106
お問い合わせ：sales@faope.jp
